สถานที่กำเนิด:
ตงกวนประเทศจีน
ชื่อแบรนด์:
SME
ได้รับการรับรอง:
CE, UL
หมายเลขรุ่น:
SME-5600LC
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

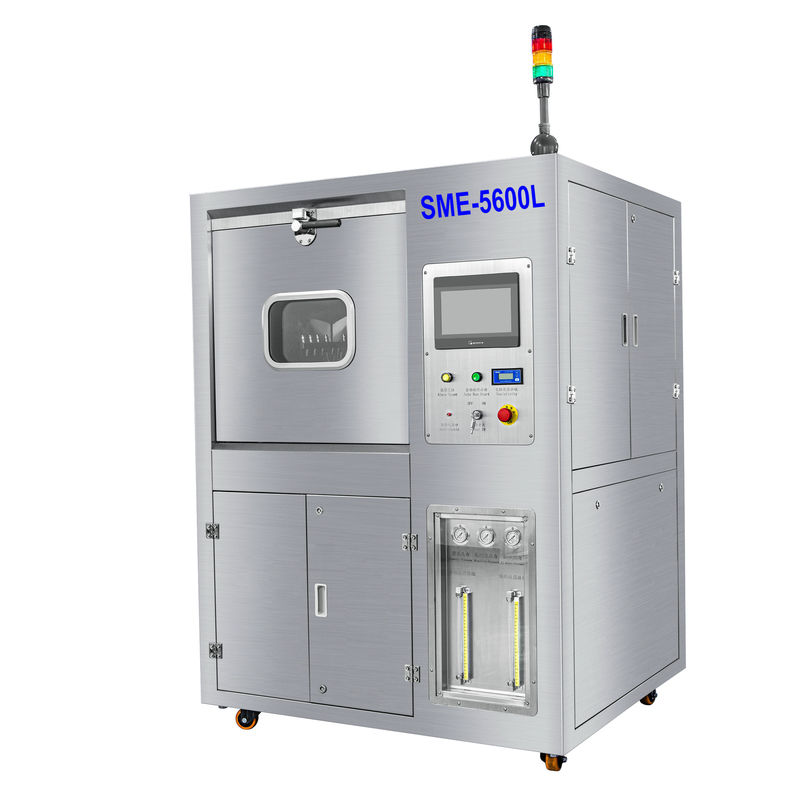

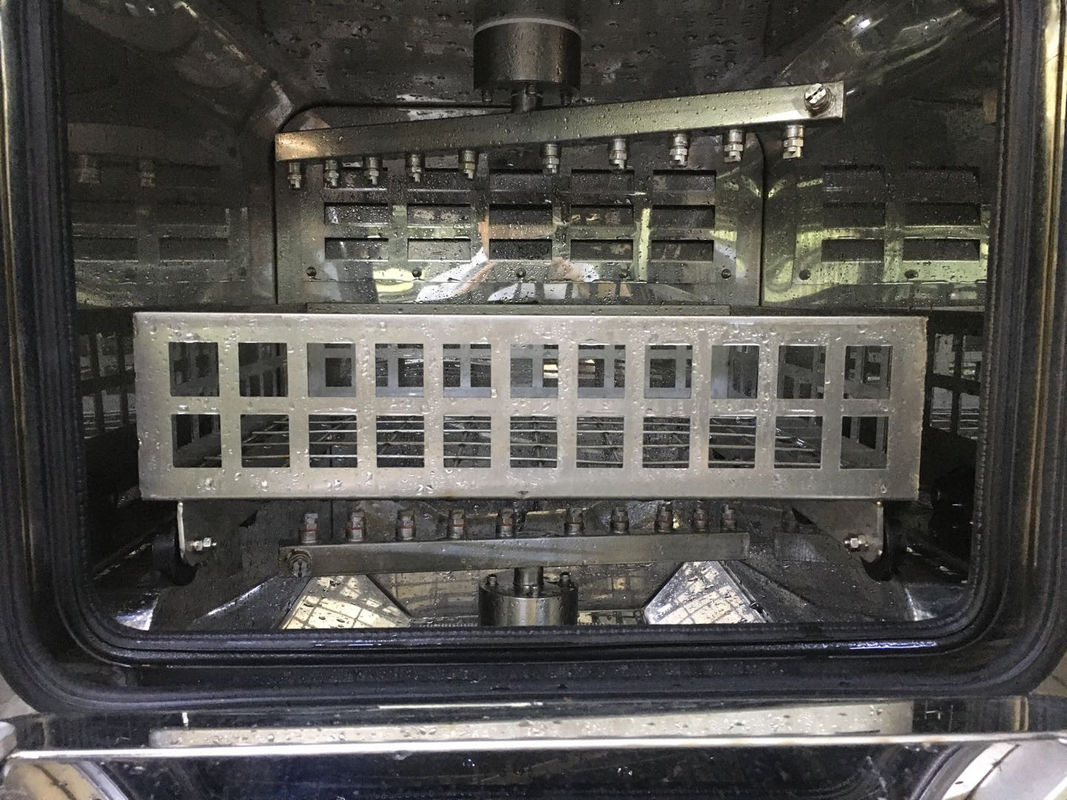

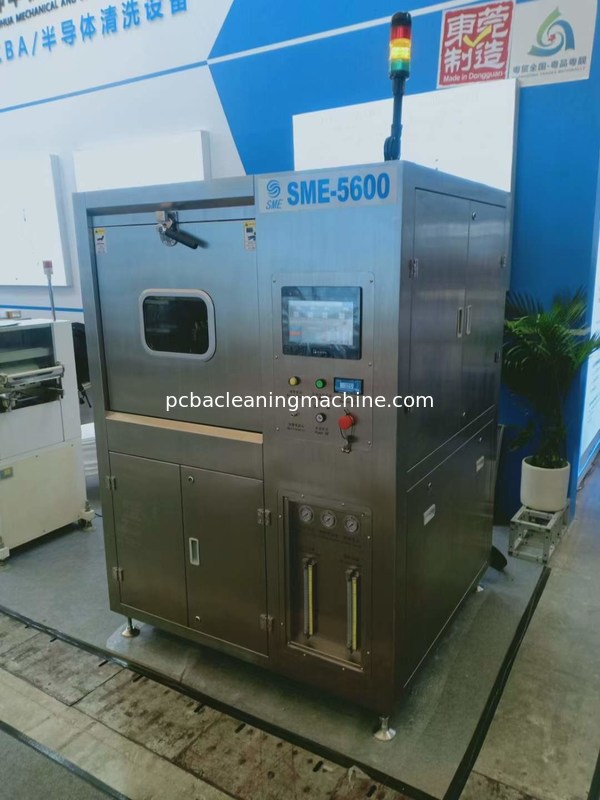

เครื่องล้างแบบสเปรย์ชนิด PCBA แบบแบทช์พร้อมท่อสเปรย์ 3 ท่อ ตะกร้า PCBA 2 ชั้น ตู้ล้าง 1 ตู้
SME-5600CL ได้รับการออกแบบมาเป็นพิเศษเพื่อขจัดฟลักซ์ทุกชนิดบนพื้นผิวของ PCBA โดยใช้ของเหลวชนิดน้ำและเทคโนโลยีการทำความสะอาดแบบสเปรย์ที่มีประสิทธิภาพ รวดเร็วและมีประสิทธิภาพในการขจัดฟลักซ์ที่แข็งและแห้งและลูกบัดกรี บน PCBA โดยไม่ก่อให้เกิดความเสียหายใดๆ ต่อ PCBA
กระบวนการ SME-5600LC ประกอบด้วย: การล้างด้วยของเหลว การล้างด้วยน้ำ DI การเป่าลมร้อนให้แห้ง
ข้อดีของ SME-5600LC:
1. ล้างด้วยของเหลวชนิดน้ำเพื่อขจัดสารเคลือบบนพื้นผิวของ PCBA
2. ตะกร้า PCBA 2 ชั้น: 610 มม. (ยาว) × 560 มม. (กว้าง) × 100 มม. (สูง) x 2 ชั้น
3. กระบวนการทั้งหมดมองเห็นได้ผ่านหน้าต่างสังเกตการณ์ขนาดใหญ่

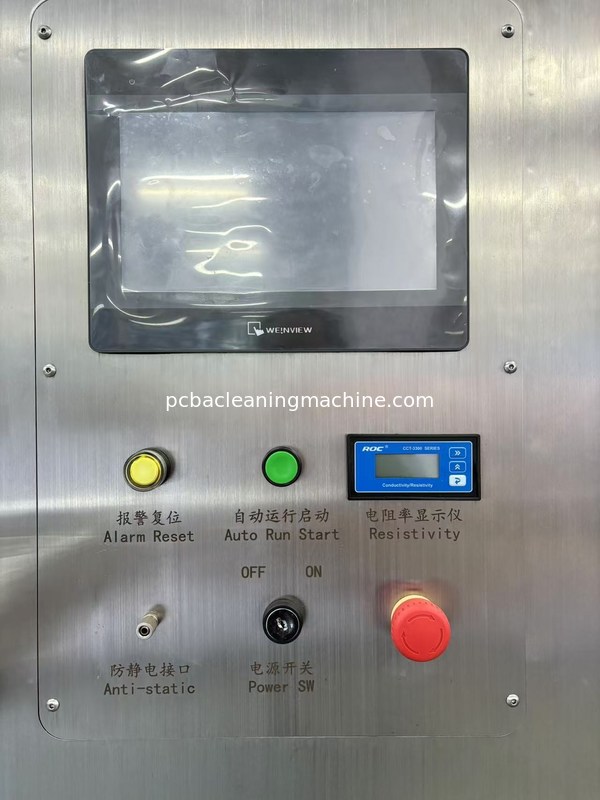

4. อินเทอร์เฟซการใช้งานง่าย การตั้งค่าพารามิเตอร์ง่าย
5. ตัวกรองภายในทำให้ของเหลว ถูกนำมาใช้ซ้ำ
6. วัดค่าความต้านทานของน้ำ DI แบบเรียลไทม์และตรวจสอบผลการทำความสะอาด ช่วงความต้านทานคือ 0~18 MΩ
7. ของเหลวที่เหลืออยู่ในปั๊มและท่อจะถูกเป่าออกด้วยลมอัดและไหลกลับไปยังถังทำความสะอาด ฟังก์ชันนี้ช่วยประหยัดผงซักฟอกได้ถึง 50%
8. การล้างด้วยของเหลว + การล้างด้วยน้ำ DI ทำให้ PCBA ที่เคลือบแล้วกลายเป็นของใหม่
9. โครงสร้าง SUS304 ทั้งหมด แข็งแรง ทนทานต่อกรดและด่าง
ข้อมูลจำเพาะของ SME-5600LC:
| รายการ | ข้อมูลจำเพาะ |
| ขนาดตะกร้า PCBA | L610xW560xH100mmx 2 ชั้น |
| ความจุถังของเหลวเจือจาง | 60L |
| ความจุถังของเหลวสเปรย์ | 18L |
| ความจุถังเข้มข้น | 30L |
| เวลาล้าง | 5~20 นาที |
| เวลาล้าง | 1~2 นาที/ครั้ง |
| จำนวนครั้งในการล้าง | 1~10 ครั้ง |
| เวลาอบแห้ง | 10~30 นาที |
| อุณหภูมิความร้อนของของเหลวเจือจาง | อุณหภูมิห้อง ~60ºC |
| เวลาอบแห้ง PCB | อุณหภูมิห้อง~99ºC |
| ช่วงความต้านทาน | 0~18MΩ |
| ตัวกรองของเหลว | 0.2um |
| ตัวกรองน้ำ DI | 0.2um |
| ตัวกรองอากาศ | 10um |
| ขนาดช่องระบายอากาศ | φ76XH50(มม.) |
| แหล่งจ่ายไฟ | AC380, 3 เฟส, 50/60Hz, 30KW |
| แหล่งจ่ายอากาศ | 0.5Mpa, 400L/นาที |
| ขนาดเครื่อง | L1300xW1200x1850(มม.) |
| น้ำหนักเครื่อง | 600KG |
Q1: เวลาในการทำความสะอาดแบบแบทช์ของเครื่อง SME-5600LC คืออะไร
A1: ทั้งหมด 30~45 นาที ล้าง 10 นาที + ล้าง 10 นาที + อบแห้ง 10~25 นาที
Q2: สามารถใช้ของเหลวอะไรใน SME-5600LC เพื่อทำความสะอาด PCBA ได้บ้าง
A2: ของเหลวทำความสะอาด PCBA ชนิดน้ำ ล้าง, ล้างด้วยน้ำ DI
Q3: SME-5600LC สามารถทำความสะอาด pcba ได้กี่ชิ้นในหนึ่งรอบ
A3: PCBA ขนาด L200*W100mm ตัวอย่างเช่น สามารถทำความสะอาดได้ 30~40 ชิ้น
Q4: PCBA จำเป็นต้องอบหลังจากกระบวนการล้าง ล้าง และอบแห้งในเครื่องหรือไม่
A4: แน่นอน PCBA หลังจากทำความสะอาดแล้วต้องนำไปใส่ในเตาอบไฟฟ้าและอบเป็นเวลา 2 ชั่วโมงที่ 100~110℃ หรือ 4 ชั่วโมงที่ 80~90℃ เพื่อทำให้ PCBA แห้งสนิท

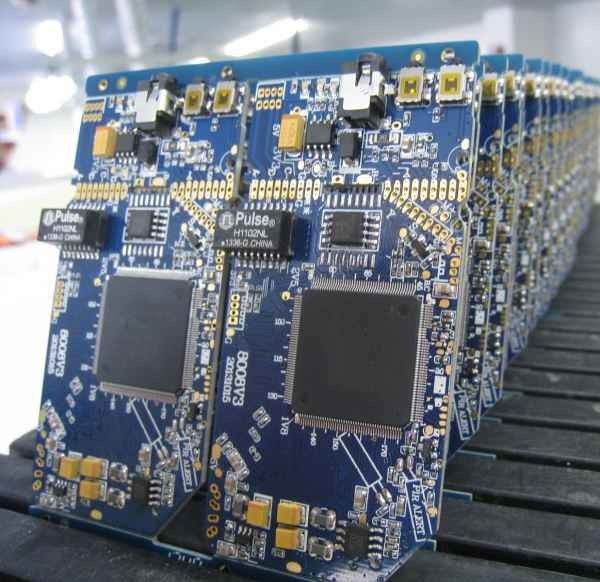

รูปภาพเปรียบเทียบก่อนทำความสะอาดและหลังทำความสะอาด:
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
