สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
SHENHUA
ได้รับการรับรอง:
CE,UL
หมายเลขรุ่น:
SC810
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

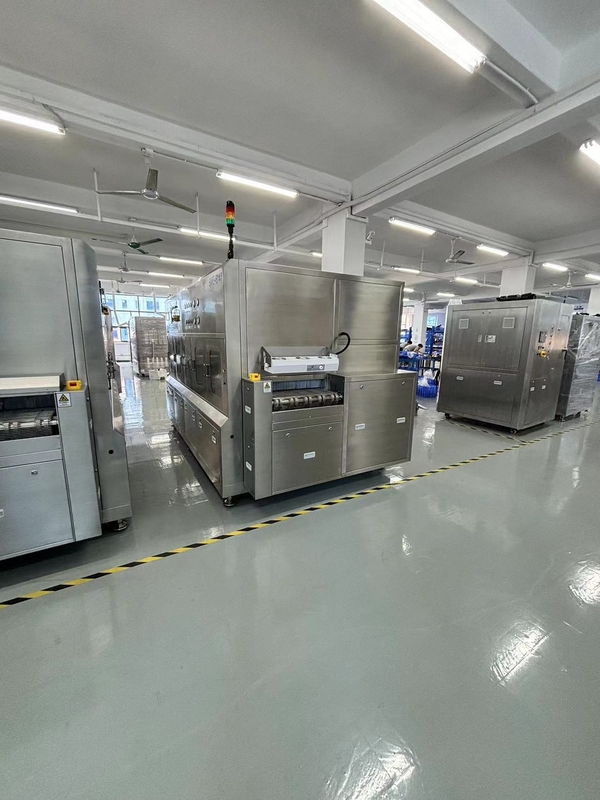

SC810 เป็นเครื่องทำความสะอาดแบบสเปรย์ในสายการผลิตขนาดกะทัดรัด สำหรับทำความสะอาดฟลักซ์ของ leadframe, IGBT, IPM, BGA, CSP package โดยใช้น้ำยาทำความสะอาดแบบเหลวและล้างด้วยน้ำ DI และอบแห้งด้วยลมร้อน
สำหรับฟลักซ์ทุกชนิดและ leadframe, IGBT, IPM, BGA, CSP package
กระบวนการทำงานของ SC810: ล้างก่อน + ล้าง + แยกสารเคมี + ล้างก่อน + ล้าง + ล้างสุดท้าย + เป่าลมแห้ง + อบแห้งด้วยลมร้อน 1 + อบแห้งด้วยลมร้อน 2
ด้วยการใช้เทคโนโลยีการทำความสะอาดแบบสเปรย์ผสมล่าสุดของ SME ระบบมีข้อดีดังต่อไปนี้:
1. ระบบทำความสะอาดฟลักซ์ของ leadframe package ในสายการผลิต
2. เทคโนโลยีการล้างแบบสเปรย์ผสมของเหลว ผลลัพธ์การล้างที่ยอดเยี่ยม ทำความสะอาดฟลักซ์ของน้ำยาบัดกรีที่ละลายน้ำและฟลักซ์ที่ไม่ต้องทำความสะอาดอย่างทั่วถึง
3. ส่วนการล้างที่ยาวขึ้น + ส่วนล้างน้ำ DI + ส่วนเป่าลม + 2 ส่วนอบแห้งด้วยลมร้อน
4. จัดหาของเหลวและน้ำ DI สดโดยอัตโนมัติ น้ำ DI ส่วนเกินจากส่วนหลังไหลไปยังส่วนก่อนหน้าเพื่อเติมน้ำ DI
5. ระบบสเปรย์ขึ้น/ลงในส่วนล้างและล้าง
6. สามารถปรับแรงดันสเปรย์ของเหลวและน้ำ DI ได้ตามข้อกำหนดการทำความสะอาดผลิตภัณฑ์เซมิคอนดักเตอร์ที่แตกต่างกัน
7. มาตรฐานพร้อมระบบตรวจสอบค่าความต้านทาน ช่วงค่าความต้านทาน 0~18 MΩ

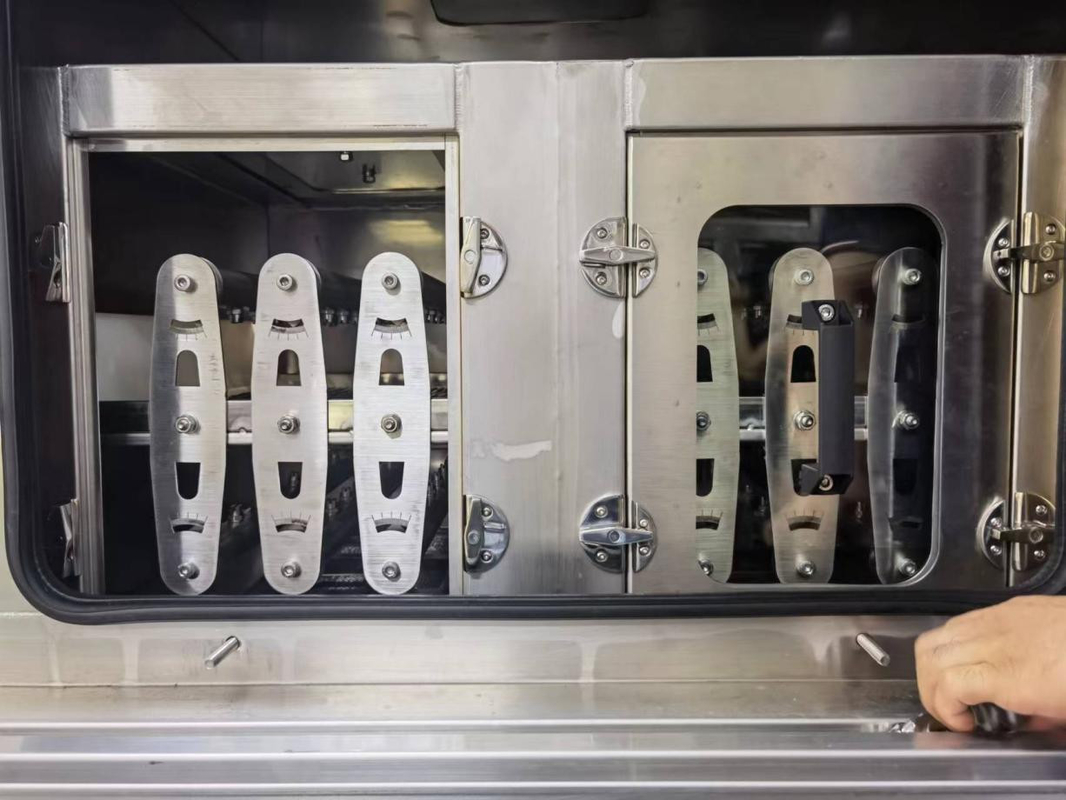

8. มีดลมเป่าแห้ง + ระบบอบแห้งด้วยลมร้อน 2 ส่วน
9. ระบบสายพานลำเลียง PCB สแตนเลส SUS304
10. ระบบควบคุม PLC, อินเทอร์เฟซการทำงานภาษาอังกฤษ ใช้งานง่าย
11. มีฟังก์ชันเสริมมากมาย
12. โครงสร้าง SUS304 ทั้งหมด ทนทานต่อการกัดกร่อนของกรดและด่าง
ข้อมูลจำเพาะของเครื่อง:
| S/N | รายการ | ข้อมูลจำเพาะ SC810 |
| 1 | สายพานลำเลียง | 600 มม. |
| 2 | ความเร็วสายพานลำเลียง | 0.1~1.5 ม./นาที |
| 3 | ความสูงของสายพานลำเลียง | 900±50 มม. |
| 4 | ทิศทางสายพานลำเลียง | ซ้ายไปขวา |
| 5 | ขนาดผลิตภัณฑ์ | สูงสุด L400*W600 มม. |
| 6 | ความสูงของผลิตภัณฑ์ | สูงสุด 100 มม. (พร้อมส่วนประกอบ) |
| 7 | ความจุถังล้าง | 120 ลิตร |
| 8 | ความจุถังล้าง | 30 ลิตร + 60 ลิตร + 30 ลิตร |
| 9 | การใช้น้ำ DI | 400~800 ลิตร/ชม. |
| 10 | อากาศที่ระบายออก | 36 ลบ.ม. |
| 11 | การควบคุมไฟฟ้า | PLC+TP |
| 12 | ช่วงค่าความต้านทาน | 0~18MΩ |
| 13 | ช่วง PH | 0~14 |
| 14 | การจ่ายอากาศ | 0.5Mpa |
| 15 | แหล่งจ่ายไฟ | AC380V,50/60HZ, 3P,110KW |
| 16 | ขนาดเครื่อง | L5200*W1750*H1650 มม. |
| 17 | น้ำหนักเครื่อง | 3000KG |
Q1: SC810 สามารถทำความสะอาดผลิตภัณฑ์เซมิคอนดักเตอร์ชนิดใดได้บ้าง?
A1: ฟลักซ์บน BGA, CSP, IGBT, IPM Leadframe package มีส่วนล้างขนาด 600 มม. พร้อมก้านสเปรย์ 2x8 อัน นั่นคือเหตุผลว่าทำไมมันถึงทรงพลังมาก
Q2: ทำไมถึง 110KW?

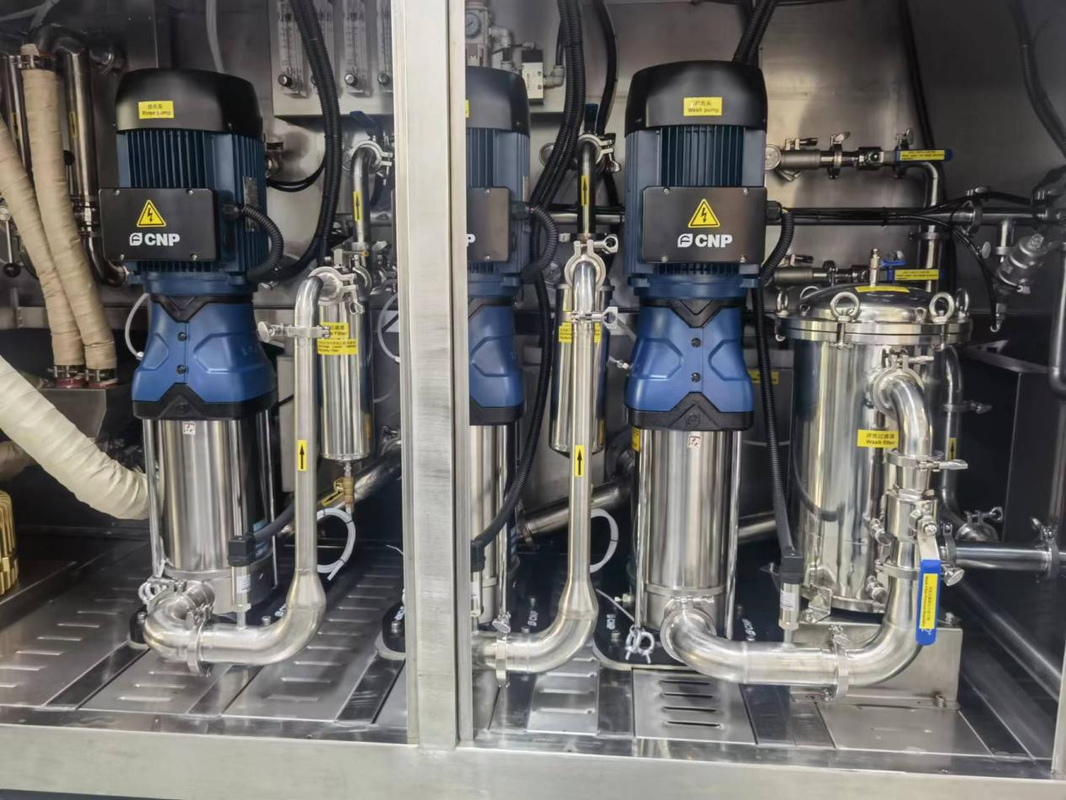

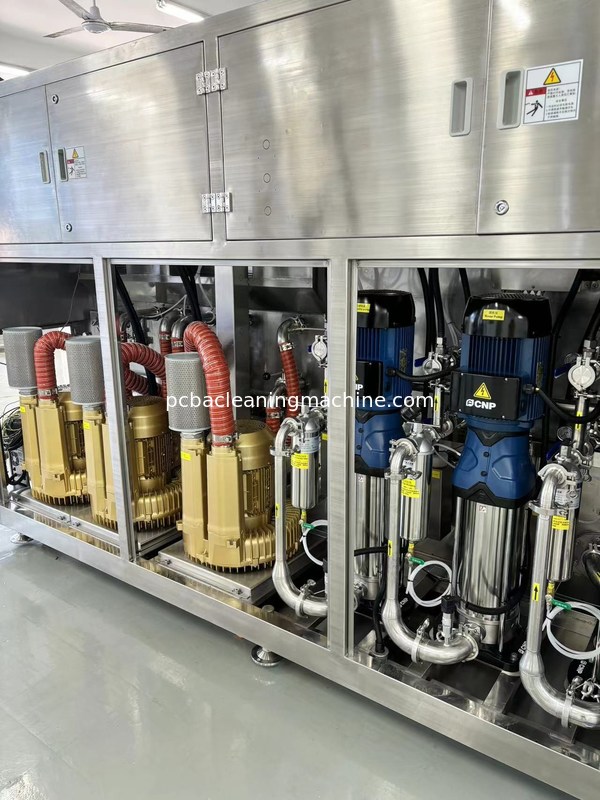

A2: ในส่วนล้าง มีฮีตเตอร์ 3x12KW ในส่วนล้างก่อน มีฮีตเตอร์ 1x12KW ในส่วนล้าง มีฮีตเตอร์ 1x12KW ในส่วนอบแห้งด้วยลมร้อน มีฮีตเตอร์ 2x7.5KW และเรายังมีพัดลมเป่าลม ปั๊มไฟฟ้า
Q3: อุณหภูมิของเหลวและอุณหภูมิน้ำ DI คืออะไร?
A3: อุณหภูมิของเหลวสามารถให้ความร้อนได้ถึง 80℃ น้ำ DI สามารถให้ความร้อนได้ถึง 60℃
Q4: การใช้น้ำยาต่อชั่วโมงคือเท่าไหร่?
A4: ขึ้นอยู่กับตัวของเหลวเองและอุณหภูมิ เราติดตั้งคอนเดนเซอร์ระบายความร้อนของเหลว โดยปกติ 5~10 ลิตร/ชั่วโมง
